SC-LDEF分體式電磁流量計是一種電磁感應式流量儀表，適用于地下管道、高空管道已及不便于觀察表頭數據的場合，工作原理基于法拉第電磁感應定律。它由傳感器和智能信號轉換器分開用線纜連接組成。它能測量各類導電液體的體積流量，所測量的介質包括酸、堿、鹽等強腐蝕性液體和紙漿、泥漿、礦漿、廢污水、海水及固液兩相液體。該產品主要應用于石化、鋼鐵、電力、冶金、紡織、食品、制藥、造紙等行業及市政環保、水利等領域。
SC-LDE電磁流量計由傳感器和智能信號轉換器組成，根據轉換器與傳感器的裝配形式可分為一體式和分體式二種結構；根據安裝形式可分為管道式和插入式。
分體式電磁流量計
- SC-LDEF分體式電磁流量計是一種電磁感應式流量儀表，工作原理基于法拉第電磁感應定律。它由傳感器和智能信號轉換器分開用線纜連接組成。它能測量各類導電液體的體積流量，所測量
- 咨詢熱線：0517-86788478
-
產品詳情
一體式: 轉換器與傳感器直接裝配成一個整體，不可分離。常用于環境狀況較好的現場。
分體式: 轉換器通過一根專用電纜與傳感器組成一臺產品，傳感器安裝在現場，轉換器安裝在條件較好的場所。常用于環境狀況較差的現場，如地井里，高溫旁，人員不便到達的地方。
產品特點：
◆精度高，穩定性好，不受被測液體溫度、壓力、密度、粘度和導電率變化的影響。
◆傳感器結構簡單，無節流裝置，不堵塞，適合各種含有固體顆粒、纖維、懸浮物的液體測量。
◆接液材質可有多種選擇，能用于各種腐蝕性液體測量。

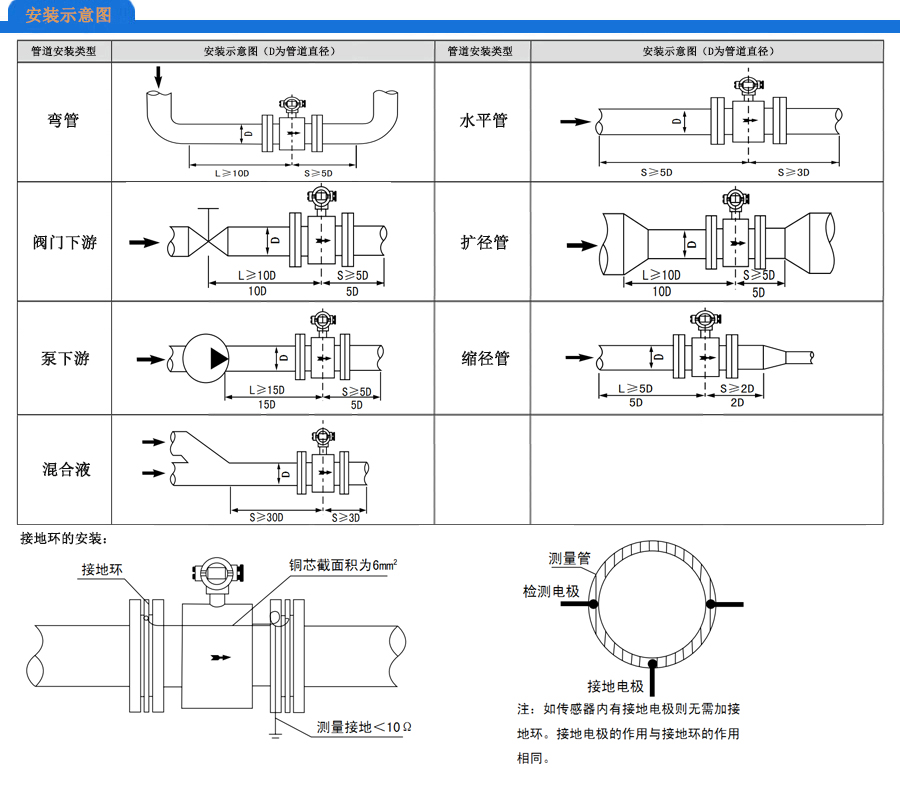

◆可水平、垂直、傾斜方式安裝，只要保證測量管內充滿液體和沒氣泡即可。
◆測量范圍寬，量程比100∶1，量程可修改。
◆現場可零點校準，不影響測量精度。
◆功耗低，小于7W。
◆現場液晶顯示瞬時流量、累積流量、流量百分比、流體流速、故障報警。
◆中文菜單，可按提示進行參數查看和修改，四個按鍵功能由軟件隨時設定，方便易學。
◆故障自診斷，可實現空管判斷報警、勵磁故障報警、超量程報警、輸出信號故障報警。
◆可正向流量累積、反向流量累積、雙向流量差累積。
◆計量單位、小數點位自動轉換。
◆防爆等級高，防爆標志Exd（ia）iaqⅡCT6。
◆多種信號輸出備選 4～20mA、0～1kHz、HART、RS485等。
◆一鍵恢復出廠參數設定。

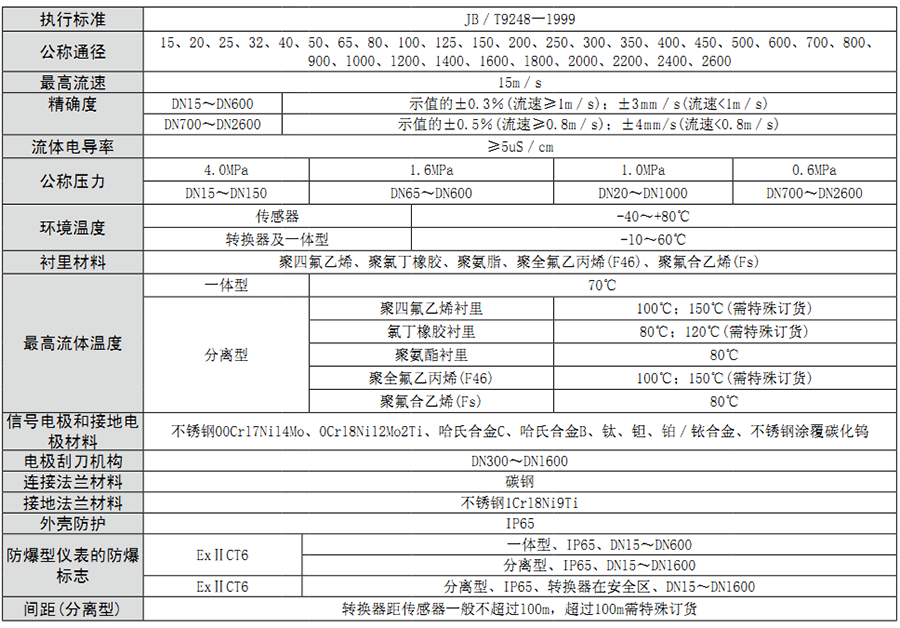

技術參數：
襯里材料選擇：
電極材質的選擇：
參考流量范圍：
電磁流量計選型表：
分體式: 轉換器通過一根專用電纜與傳感器組成一臺產品，傳感器安裝在現場，轉換器安裝在條件較好的場所。常用于環境狀況較差的現場，如地井里，高溫旁，人員不便到達的地方。
產品特點：
◆精度高，穩定性好，不受被測液體溫度、壓力、密度、粘度和導電率變化的影響。
◆傳感器結構簡單，無節流裝置，不堵塞，適合各種含有固體顆粒、纖維、懸浮物的液體測量。
◆接液材質可有多種選擇，能用于各種腐蝕性液體測量。
◆可水平、垂直、傾斜方式安裝，只要保證測量管內充滿液體和沒氣泡即可。
◆測量范圍寬，量程比100∶1，量程可修改。
◆現場可零點校準，不影響測量精度。
◆功耗低，小于7W。
◆現場液晶顯示瞬時流量、累積流量、流量百分比、流體流速、故障報警。
◆中文菜單，可按提示進行參數查看和修改，四個按鍵功能由軟件隨時設定，方便易學。
◆故障自診斷，可實現空管判斷報警、勵磁故障報警、超量程報警、輸出信號故障報警。
◆可正向流量累積、反向流量累積、雙向流量差累積。
◆計量單位、小數點位自動轉換。
◆防爆等級高，防爆標志Exd（ia）iaqⅡCT6。
◆多種信號輸出備選 4～20mA、0～1kHz、HART、RS485等。
◆一鍵恢復出廠參數設定。
技術參數：
襯里材料選擇：
| 襯里材料 | 主要性能 | 高介質溫度 | 適用范圍 | |
| 一體式 | 分體式 | |||
|
聚四氟乙烯 （F4） |
1.是化學生能zui穩定的一種塑料，能耐沸騰地鹽酸、硫酸、硝酸和王水，也能耐濃堿和各種有機溶劑。不耐三氟化氯、高溫三氟化氯、高速液氟、液氧、臭氧的腐蝕。 2.耐磨性能不如聚氨酯橡膠。 3.抗負壓能力不如聚氯丁橡膠。 |
70℃ |
100℃ 150℃（需 特殊訂貨） |
1.濃酸、堿等腐蝕性介質 2.衛生類介質 |
| 聚全氟乙丙類烯（F46） | ||||
|
聚氟合乙烯 （Fs） |
適用溫度上限較聚四氟乙烯低，但成本也較低。 | 80℃ | ||
| 聚氯丁橡膠 |
1、 有好的彈性，高度的扯斷力，耐磨性能好。 2、 耐一般低濃度酸、堿、鹽介質腐蝕，不耐氧化性介質的腐蝕。 |
80℃ 120℃（需特殊訂貨） |
水、污水、弱磨損性的泥漿礦漿。 | |
| 聚氨酯橡膠 |
1、 耐磨性能強 2、 耐腐蝕性能較差 |
80℃ | 中性強磨損的礦漿、煤漿、泥漿 | |
| 電極材料 | 耐蝕及耐磨性能 |
|
不銹鋼 0CR18NI12MO2TI |
用于工業用水、生活用水、污水等具有弱腐蝕性的介質,適用于石油、化工、鋼鐵等工業部門及市政、環保等領域 |
| 哈氏合金B(yǎng) | 對沸點以下的一切濃度的鹽酸有良好的耐蝕性,也耐硫酸、磷酸、氫氟酸、有機酸等非氯化性酸、堿，非氧化性鹽液的腐蝕。 |
| 哈氏合金C | 能耐非氧化性酸，如硝酸、混酸、或鉻酸與硫酸的混合介質的腐蝕,也耐氧化性鹽類如Fe+++、Cu++下或含其他氧化劑的腐蝕，如高于常溫的次氯酸鹽液、海水的腐蝕。 |
| 鈦 | 能耐海水、各種氯化物和次氯酸鹽、氧化性酸（包括發煙硫酸）、有機酸、堿的腐蝕。不耐較純的還原性酸（如硫酸、鹽酸）的腐蝕,但如酸中含有氧化劑（如硝酸、Fe+++、Cu++）時，則腐蝕大為降低。 |
| 鉭 | 具有優良的耐蝕性,和玻璃很相似。除了氫氟酸、發煙硫酸、堿外,幾乎能耐一切化學介質（包括沸點的鹽酸、硝酸和150℃的硫酸）的腐蝕。在堿中不耐蝕。 |
| 鉑/銥合金 | 幾乎能耐一切化學介質，但不適用于王水和銨鹽。 |
| 不銹鋼涂覆碳化鎢 | 用于無腐蝕性，強磨損性的介質。 |
| 通徑 | 流量范圍（m3/h） | 通徑 | 流量范圍（m3/h） |
| DN15 | 0.32～6.36 | DN450 | 286.13～5722.65 |
| DN20 | 0.57～11.30 | DN500 | 353.25～7065.00 |
| DN25 | 0.88～17.66 | DN600 | 508.68～10173.60 |
| DN32 | 1.45～28.94 | DN700 | 692.37～13847.40 |
| DN40 | 2.26～45.22 | DN800 | 904.32～18086.40 |
| DN50 | 3.53～70.65 | DN900 | 1144.53～22890.60 |
| DN65 | 5.97～119.40 | DN1000 | 1413.00～28260.00 |
| DN80 | 9.04～180.86 | DN1200 | 2034.72～40694.40 |
| DN100 | 14.13～282.60 | DN1400 | 2769.48～55389.60 |
| DN125 | 22.08～441.56 | DN1600 | 3617.28～72345.60 |
| DN150 | 31.79～635.85 | DN1800 | 4578.12～91562.40 |
| DN200 | 56.52～1130.40 | DN2000 | 5652.00～113040.00 |
| DN250 | 88.31～1766.25 | DN2200 | 6838.92～136778.40 |
| DN300 | 127.17～2543.40 | DN2400 | 8138.88～162777.60 |
| DN350 | 173.09～3461.85 | DN2600 | 9551.88～191037.60 |
| DN400 | 226.08～4521.60 |
電磁流量計選型表：
| SC-LDE | 電磁流量計 |
| 代碼 | 轉換器形式 |
|
Y F |
一體式 分體式 |
| 代碼 | 公稱通徑mm |
|
15 … 2600 |
DN15 … DN2600 |
| 代碼 | 電極材料 |
|
3 Ta HB HC Ti P |
316L不銹鋼 鈦 哈氏合金B(yǎng) 哈氏合金C 鉭 鉑銥合金 |
| 代碼 | 內襯材料 |
|
N PF PC |
氯丁橡膠 聚四氟乙烯 聚氯乙烯 |
| 代碼 | 工作溫度 |
|
E H |
≤80℃（常溫型） ≤180℃（高溫型） |
| 代碼 | 工作壓力 |
|
1 2 4 6 8 |
PN1.0 PN2.5 PN4.0 PN6.3 PN16 |
| 代碼 | 信號輸出 |
|
M H |
4~20mA 4~20mA+HART協議 |
| 代碼 | 通訊方式 |
|
無 R |
無通訊 RS485 MUDBUS |
| 代碼 | 供電方式 |
|
A D |
220V AC 24V DC |
| 流量范圍：0~□□□m3/h | |
