側裝磁翻板液位計
- SC-UHZ系列磁翻板液位計也叫磁性浮子液位計，其原理是將液位計測量管與罐體及容器連通，兩者液位高度一致，測量浮子內磁鋼驅動測量面板紅白翻珠的翻轉來指示液位高度。
- 咨詢熱線：0517-86788478
-
產品詳情
SC-UHZ系列磁翻板液位計也叫磁性浮子液位計，其原理是將液位計測量管與罐體及容器連通，兩者液位高度一致，測量浮子內磁鋼驅動測量面板紅白翻珠的翻轉來指示液位高度。在指示器左側配有醒目的刻度尺，從而使液位的指示顯得更加清晰。
SC-UHZ系列磁翻板液位計適用于各種罐、箱、塔、槽等容器的液位進行測量，適用介質也非常廣泛：水、油、酸、堿及各類液體化工原料等。因此在電力、石油、化工、冶金、環保、船舶、建筑、食品等行業的液位測量與控制過程中應用廣泛。
一.技術參數：
1.測量范圍LD：400～15000mm
2.介質溫度：-80～450℃
3.介質密度：≥0.45g/cm3
4.安裝方式：側裝或頂裝
5.安裝法蘭：常規DN25（其它規格訂貨時說明）
6.防護等級：IP65
7.測量精度：±10mm
8.輸出信號：4～20mA或4～20mA+HART
9.防爆等級：dIIBT4～6、iaIICT4～6
10.材質規格：不銹鋼304/316、304/316襯四氟、鈦合金、塑料

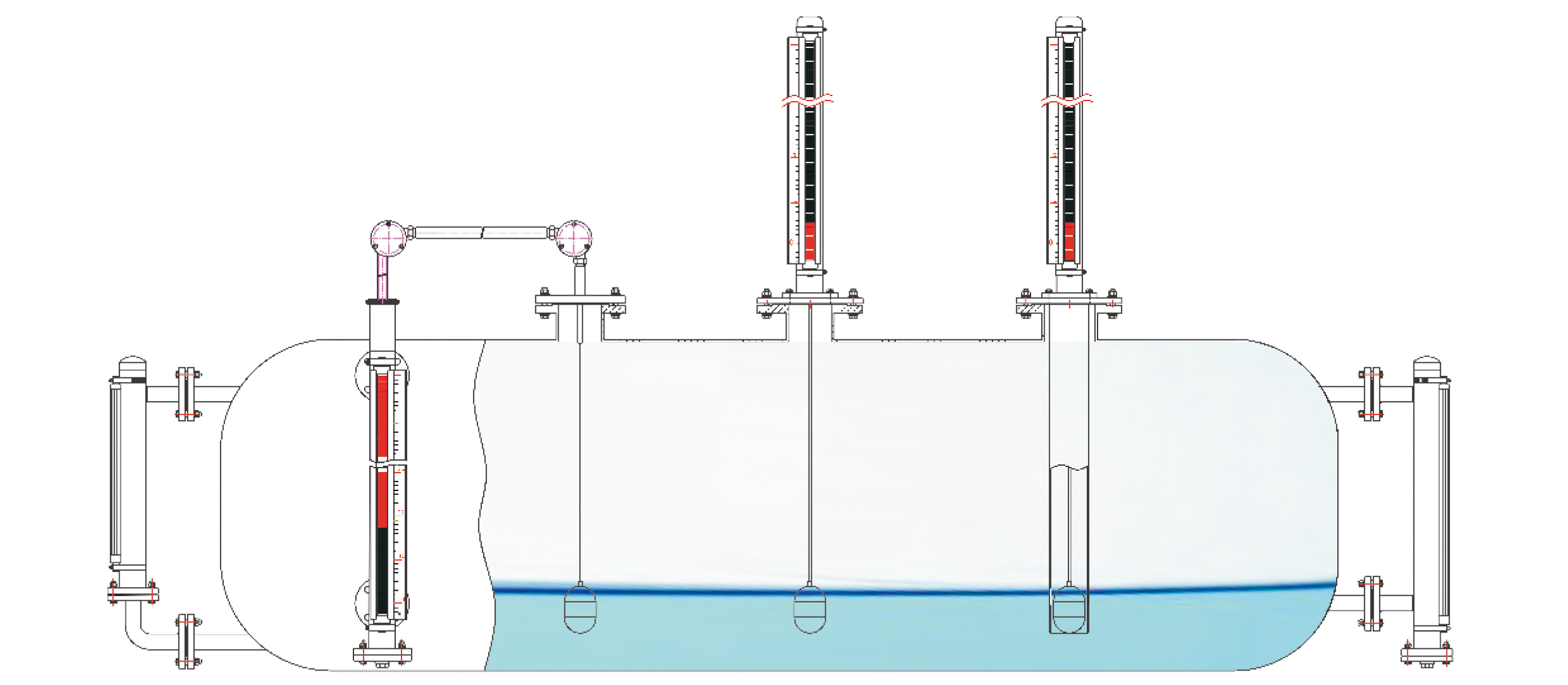

二、安裝示意圖：
三、磁翻板液位計選型表：
SC-UHZ系列磁翻板液位計適用于各種罐、箱、塔、槽等容器的液位進行測量，適用介質也非常廣泛：水、油、酸、堿及各類液體化工原料等。因此在電力、石油、化工、冶金、環保、船舶、建筑、食品等行業的液位測量與控制過程中應用廣泛。
一.技術參數：
1.測量范圍LD：400～15000mm
2.介質溫度：-80～450℃
3.介質密度：≥0.45g/cm3
4.安裝方式：側裝或頂裝
5.安裝法蘭：常規DN25（其它規格訂貨時說明）
6.防護等級：IP65
7.測量精度：±10mm
8.輸出信號：4～20mA或4～20mA+HART
9.防爆等級：dIIBT4～6、iaIICT4～6
10.材質規格：不銹鋼304/316、304/316襯四氟、鈦合金、塑料
二、安裝示意圖：
三、磁翻板液位計選型表：
| 型號代碼表示 | |
| SC-UHZ | 磁翻板液位計 |
| 代 碼 | 儀表類別 |
|
517 518 519 |
翻板就地指示 翻板帶電遠傳 (4～20mA輸出) 翻板帶電遠傳 (4～20mA輸出+HART協議) |
| 代 碼 | 儀表形式 |
|
C D |
側裝式 頂裝式 |
| 代 碼 | 附加功能 |
|
無 W F D Z J |
基型 保溫型 防腐型 電伴熱型 蒸汽伴熱型 夾套型 |
| 代 碼 | 報警控制 |
|
無 1 2 4 |
無報警 一個報警開關（上限或下限） 二個報警開關（上限和下限） 四個報警開關（上上限、下下限和上限、下限） |
| 代 碼 | 浮子材質 |
|
P T F S |
不銹鋼 鈦 四氟 PP塑料 |
| 代 碼 | 主體材質 |
|
P P6 T S F PF |
不銹鋼（304） 不銹鋼（316） 鈦 PVC塑料 氟塑管 內襯四氟 |
| 標注法蘭中心距 | |
| 標注法蘭規格（常規DN25，其它規格訂貨時標注） | |
| 介質密度（g/cm3，為了測量更準確，訂貨時請標注） | |
| 介質溫度（℃，訂貨時請標注） | |
| 介質壓力（MPa，訂貨時請標注） | |
