限流減壓孔板
- SC-LGKX限流減壓孔板主要是作為節流元件用來限定流體的流量和降低流體的壓力。當孔板前后存在一定壓差，流體流經孔板，對于一定的孔徑，流經孔板的流量隨著壓差增大而增大。但當
- 咨詢熱線：0517-86788478
-
產品詳情
SC-LGKX限流減壓孔板主要是作為節流元件用來限定流體的流量和降低流體的壓力。當孔板前后存在一定壓差，流體流經孔板，對于一定的孔徑，流經孔板的流量隨著壓差增大而增大。但當壓差超過某一數值(稱為臨界壓差)時，流體通過孔板縮孔處的流速達到音速，這時，無論壓差如何增加，只要孔板上游的壓力保持一定，流經孔板的流量將維持在一定數值而不再增加。限流孔板就是根據這一原理來限定流體的流量和降低壓力的。

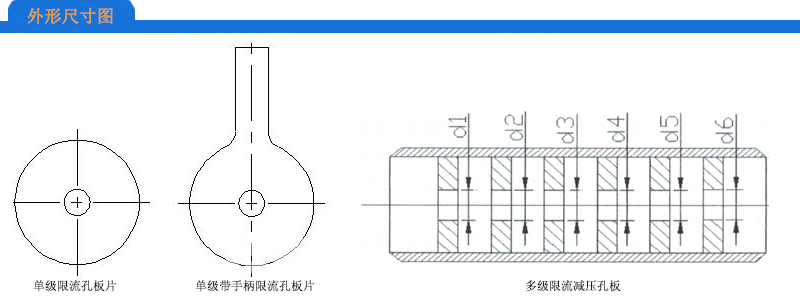

限流孔板按孔板上開孔數量分為單孔板和多孔板；按孔板數量可分為單級和多級。
使用場合：
1、工藝物料需要降壓的場合。
2、在管道中閥門上、下游需要有較大壓降時，為減少流體對閥門的沖蝕，當經孔板節流不會產生氣相時，可在閥門上游串聯孔板。
3、流體需要小流量且連續流通的地方，如泵的沖洗管道、熱備用泵的旁路管道(低流量保護管道)、分析取樣管等場所。
4 、需要降壓以減少噪聲或磨損的地方，如放空系統。
限流減壓孔板選型表：
限流孔板按孔板上開孔數量分為單孔板和多孔板；按孔板數量可分為單級和多級。
使用場合：
1、工藝物料需要降壓的場合。
2、在管道中閥門上、下游需要有較大壓降時，為減少流體對閥門的沖蝕，當經孔板節流不會產生氣相時，可在閥門上游串聯孔板。
3、流體需要小流量且連續流通的地方，如泵的沖洗管道、熱備用泵的旁路管道(低流量保護管道)、分析取樣管等場所。
4 、需要降壓以減少噪聲或磨損的地方，如放空系統。
限流減壓孔板選型表：
| SC-LGK | 節流裝置-孔板 |
| 代 碼 | 結構類型 |
| X | 限流孔板 |
| 代 碼 | 儀表口徑 |
|
10 … 1600 |
DN15 … DN1600 |
| 代 碼 | 測量介質 |
|
Q Z Y |
氣體 蒸汽 液體 |
| 代 碼 | 壓力等級 |
|
1 2 3 4 5 6 7 |
PN1.0 PN1.6 PN2.5 PN4.0 PN6.3 PN10 PN16 |
| 代 碼 | 工作溫度 |
|
1 2 3 |
≤80℃ ≤250℃ ≤450℃ |
| 代 碼 | 儀表材質 |
|
1 4 6 T |
法蘭碳鋼，節流件不銹鋼 全304不銹鋼 全316不銹鋼 其它材質訂貨時說明 |
|
代 碼 F H |
安裝方式 法蘭式 焊接式 |
| 注：所有差壓式流量計需要提供完整數據：被測介質、管道口徑、流量范圍、工作溫度、工作壓力等，以便出具節流裝置計算書。 | |
