氣體渦輪流量計
- SC-LWQ氣體渦輪流量計是吸取了國內外流量儀表先進技術經過優化設計，綜合了氣體力學、流體力學、電磁學等理論而自行開發的集溫度、壓力、流量傳感器和智能流量積算儀于一體
- 咨詢熱線：0517-86788478
-
產品詳情
SC-LWQ氣體渦輪流量計是吸取了國內外流量儀表先進技術經過優化設計，綜合了氣體力學、流體力學、電磁學等理論而自行開發的集溫度、壓力、流量傳感器和智能流量積算儀于一體的新一代高精度、高可靠性的氣體計量儀表，具有的低壓和高壓計量性能，多種信號輸出方式以及對流體擾動的低敏感性，廣泛適用于天然氣、煤制氣、液化氣、輕烴氣等氣體的計量。
氣體渦輪流量計采用先進的超低功耗單片微機技術的渦輪流量傳感器與顯示積算一體化的智能儀表，通過微處理單元對由溫度和壓力檢測模擬通道、流量傳感器通道采集的信號按照氣態方程進行溫度壓力補償，自動進行壓縮因子修正，在液晶顯示器將全部數據（瞬時流量、日累積流量、總累積流量、溫度、壓力、時間、日期、電池電量）直觀的顯示出來，并可輸出工況、標況脈沖信號、4-20mA、RS485、IC卡信號等多種通訊信號。儀表采用內置鋰電池和外供24VDC雙供電方式，當用戶不需要任何信號輸出功能時可不用對儀表24VDC外供電，儀表自動切換到內置鋰電池供電，電池電量可連續工作3年以上。該類渦輪流量計為防爆產品，防爆等級為：ExdIIBT6
產品特點：
◆合金渦輪，具有更高的穩流和耐腐蝕作用。
◆進口專用軸承，使用壽命長。
◆計量室與通氣室隔絕，保證了儀表的安全性。
◆可檢測被測氣體的溫度、壓力和流量，能進行流量自動跟蹤補償，并顯示標準狀態下（Pb=101.325KPa,Tb=293.15K）的氣體體積累積量；可實時查詢溫度壓力數值。
◆流量范圍寬（Qmax/Qmin≥20:1)，重復性好，精度高（可達1.0級），壓力損失小，始動流量低，可達 0.6 m3 /h。
◆智能化儀表系數多點非線性修正。
◆內置式壓力、溫度傳感器，性能高、結構緊湊、外形美觀。
◆儀表具有防爆及防護功能，防爆標志為ExdⅡBT6、ExiaⅡCT6， 防護等級為IP65。
◆系統低功耗工作，一節3.2V10AH鋰電池可連續使用3年以上。
◆儀表系數、累計流量值掉電十年不丟。
技術參數：
1．基本參數：表1
2.精度等級：1.0級、1.5級
3.使用條件：
· 環境溫度：-30℃～+ 60℃ ；
· 大氣壓力：86KPa～106KPa；
· 介質溫度：-30℃～+ 80℃ ；
· 相對濕度：5%～95%
4. 測量范圍及工作壓力：表2（注：表2所示測量范圍均為工作狀態下流量范圍）
渦輪流量計選型表：
1.選型說明
用戶在選型時，應根據管道公稱壓力、介質高壓力、介質溫度、介質組分情況、流量范圍及信號輸出要求合理選擇流量計的型號規格。
為使流量計的使用性能，流量計的使用流量范圍應在（20%～80%）Qmax范圍內比較合適。
氣體渦輪流量計采用先進的超低功耗單片微機技術的渦輪流量傳感器與顯示積算一體化的智能儀表，通過微處理單元對由溫度和壓力檢測模擬通道、流量傳感器通道采集的信號按照氣態方程進行溫度壓力補償，自動進行壓縮因子修正，在液晶顯示器將全部數據（瞬時流量、日累積流量、總累積流量、溫度、壓力、時間、日期、電池電量）直觀的顯示出來，并可輸出工況、標況脈沖信號、4-20mA、RS485、IC卡信號等多種通訊信號。儀表采用內置鋰電池和外供24VDC雙供電方式，當用戶不需要任何信號輸出功能時可不用對儀表24VDC外供電，儀表自動切換到內置鋰電池供電，電池電量可連續工作3年以上。該類渦輪流量計為防爆產品，防爆等級為：ExdIIBT6
產品特點：
◆合金渦輪，具有更高的穩流和耐腐蝕作用。
◆進口專用軸承，使用壽命長。
◆計量室與通氣室隔絕，保證了儀表的安全性。
◆可檢測被測氣體的溫度、壓力和流量，能進行流量自動跟蹤補償，并顯示標準狀態下（Pb=101.325KPa,Tb=293.15K）的氣體體積累積量；可實時查詢溫度壓力數值。
◆流量范圍寬（Qmax/Qmin≥20:1)，重復性好，精度高（可達1.0級），壓力損失小，始動流量低，可達 0.6 m3 /h。
◆智能化儀表系數多點非線性修正。
◆內置式壓力、溫度傳感器，性能高、結構緊湊、外形美觀。
◆儀表具有防爆及防護功能，防爆標志為ExdⅡBT6、ExiaⅡCT6， 防護等級為IP65。
◆系統低功耗工作，一節3.2V10AH鋰電池可連續使用3年以上。
◆儀表系數、累計流量值掉電十年不丟。
技術參數：
1．基本參數：表1
| 儀表口徑及連接方式 | 25、40、50、80、100、150、200、250采用法蘭連接 |
| 25、40可采用螺紋連接 | |
| 精度等級 | ±1.5%R、±1%R |
| 量程比 | 1:10；1:20；1:30 |
| 顯示方式 |
寬屏顯示器同時顯示瞬時流量、日累積流量、總累積流量、溫度、 壓力、時間、日期、電池電量 |
| 儀表材質 | 表體：304不銹鋼；葉輪：防腐ABS或鋁合金；顯示器：鑄鋁 |
| 溫度、壓力傳感器 | 內置 |
| 被測介質溫度（℃） | -30℃～+80℃ |
| 環境條件 | 介質溫度：-30℃～+80℃，相對濕度5％～90％，大氣壓力86～106Kpa |
| 通訊信號 | 三線制工況脈沖、三線制標況脈沖、三線制4-20mA、RS485協議、IC卡信號 |
| 供電電源 | 內置鋰電池、外供24VDC雙供電 |
| 傳輸距離 | ≤1000m |
| 信號線接口 | 內螺紋M20×1.5 |
| 防爆等級 | ExdIIBT6 |
| 防護等級 | IP65 |
3.使用條件：
· 環境溫度：-30℃～+ 60℃ ；
· 大氣壓力：86KPa～106KPa；
· 介質溫度：-30℃～+ 80℃ ；
· 相對濕度：5%～95%
4. 測量范圍及工作壓力：表2（注：表2所示測量范圍均為工作狀態下流量范圍）
| 型號規格 |
公稱通徑 （mm） |
流量范圍 （m3/h） |
始動流量（m3/h） |
工作壓力 （MPa） |
安裝形式 |
| LWQ-25A | DN25 | 0.7-7 | 0.6 | 4.0 |
法蘭（螺紋） |
| LWQ-25B | 1.5-15 | 1.0 | 4.0 | ||
| LWQ-25C | 3-30 | 2.0 | 4.0 | ||
| LWQ-40A | DN40 | 4-40 | 2.5 | 4.0 | 法蘭（螺紋） |
| LWQ-40B | 8-80 | 3 | 4.0 | ||
| LWQ-50A | DN50 | 10-100 | 3.5 | 4.0 | 法蘭 |
| LWQ-50B | 15-150 | 4 | 4.0 | ||
| LWQ-80 | DN80 | 15-300 | 4 | 1.6 | 法蘭 |
| LWQ-100 | DN100 | 20-400 | 5 | 1.6 | 法蘭 |
| LWQ-150 | DN150 | 50-1000 | 8 | 1.6 | 法蘭 |
| LWQ-200 | DN200 | 100-2000 | 20 | 1.6 | 法蘭 |
| LWQ-250 | DN250 | 150-3000 | 30 | 1.6 | 法蘭 |
| LWQ-300 | DN300 | 200-4000 | 40 | 1.6 | 法蘭 |

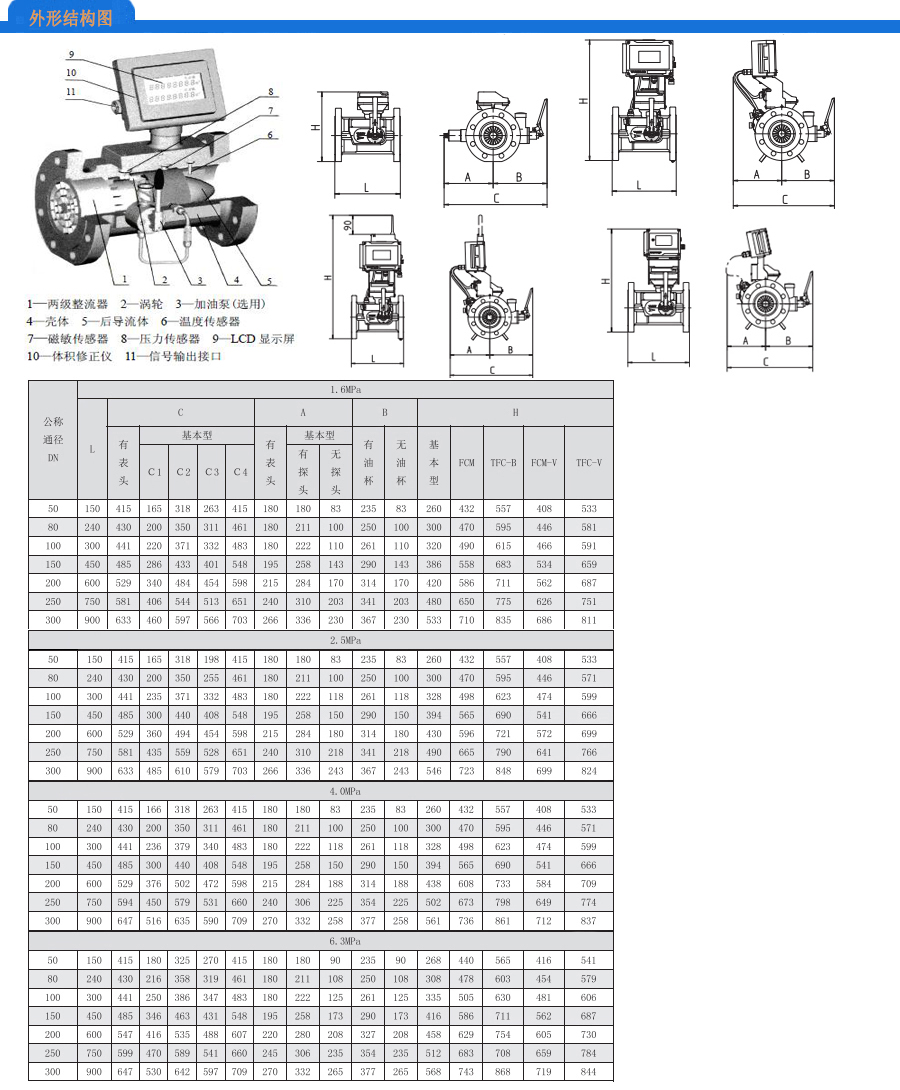

渦輪流量計選型表：
| SC-LWG | 渦輪流量計 |
| 代 碼 | 儀表類型 |
|
Y Q |
液體渦輪流量計 氣體渦輪流量計 |
| 代 碼 | 儀表口徑（DN） |
|
4 … 200 |
DN4 … DN200 |
| 代 碼 | 連接方式 |
|
F G J W |
法蘭連接 螺紋連接 夾持式（高壓型） 卡盤連接（衛生型） |
| 代 碼 | 壓力等級 |
|
1 2 3 4 5 |
PN1.0 PN2.5 PN4.0 PN6.3 PN16 |
| 代 碼 | 輸出信號 |
|
F M H |
脈沖頻率信號 4~20mA 4~20mA+HART |
| 代 碼 | 通訊接口 |
|
無 R |
無通訊 RS485 MUDBUS |
| 代 碼 | 供電方式 |
|
D C |
24V DC 3.6V電池 |
| B | 防爆 |
| 流量范圍：0~□□□m3/h | |

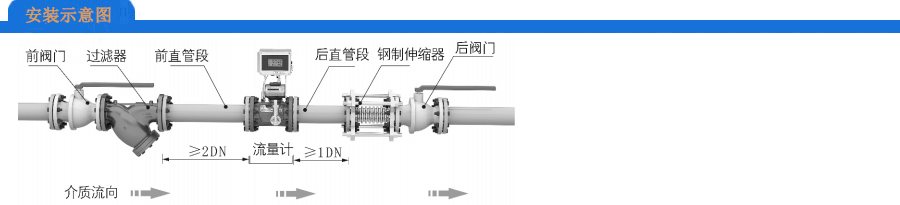

用戶在選型時，應根據管道公稱壓力、介質高壓力、介質溫度、介質組分情況、流量范圍及信號輸出要求合理選擇流量計的型號規格。
為使流量計的使用性能，流量計的使用流量范圍應在（20%～80%）Qmax范圍內比較合適。
