阿牛巴流量計
- SC-LGBA阿牛巴流量計是均速管流量計的一種（又稱笛形均速管流量計），是根據皮托管測速原理發展起來的一種差壓流量檢測式元件，它輸出為差壓信號，與測量差壓的儀器儀表配套
- 咨詢熱線：0517-86788478
-
產品詳情
SC-LGBA阿牛巴流量計是均速管流量計的一種（又稱笛形均速管流量計），是根據皮托管測速原理發展起來的一種差壓流量檢測式元件，它輸出為差壓信號，與測量差壓的儀器儀表配套使用，可準確測量多種液體、氣體和蒸汽的流量，并以其精度高、壓力損失小、安裝方便等優點逐漸取代孔板和其它檢測元件，在動力工業（包括核工業）、化學工業、石油和金屬冶煉等工業中獲得廣泛應用。
阿牛巴流量計適用于：風量、水、蒸汽、煤氣、煙氣、氧氣、氮氣、氫氣等介質的測量。由于其插入式安裝方式，因此在大口徑管道流體流量測量測量時安裝非常方便，并且在方管管道流體測量中也能夠獲得廣泛應用。

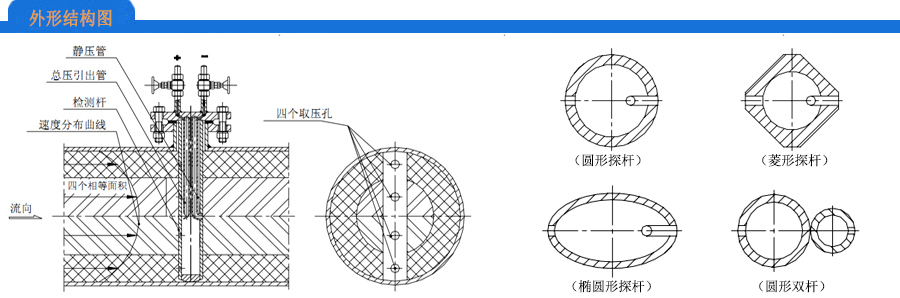

工作原理：
當流體流過探頭時，在其前部產生一個高壓分布區，高壓分布區的壓力略高于管道的靜壓。根據伯努利方程原理，流體流過探頭時速度加快，在探頭后部產生一個低壓分布區，低壓分布區的壓力略低于管道的靜壓。流體從探頭流過后在探頭后部產生部分真空，并在探頭的兩側出現旋渦。均速流量探頭的截面形狀、表面粗糙狀況和低壓取壓孔的位置是決定探頭性能的關鍵因素。低壓信號的穩定和準確對均速探頭的精度和性能起決定性作用。阿牛巴均速流量探頭能檢測到由流體的平均速度所產生的平均差壓。阿牛巴均速流量探頭在高、低壓區有按一定準則排布的多對取壓孔，使準確測平均流速成為可能.
技術參數：
1、公稱壓力：25mm≤DN≤6000mm
2、公稱壓力：PN≤25MPa
3、介質溫度：t≤650℃
4、精度等級：1級，1.5級，2.5級
均速管流量計選型表：
阿牛巴流量計適用于：風量、水、蒸汽、煤氣、煙氣、氧氣、氮氣、氫氣等介質的測量。由于其插入式安裝方式，因此在大口徑管道流體流量測量測量時安裝非常方便，并且在方管管道流體測量中也能夠獲得廣泛應用。
工作原理：
當流體流過探頭時，在其前部產生一個高壓分布區，高壓分布區的壓力略高于管道的靜壓。根據伯努利方程原理，流體流過探頭時速度加快，在探頭后部產生一個低壓分布區，低壓分布區的壓力略低于管道的靜壓。流體從探頭流過后在探頭后部產生部分真空，并在探頭的兩側出現旋渦。均速流量探頭的截面形狀、表面粗糙狀況和低壓取壓孔的位置是決定探頭性能的關鍵因素。低壓信號的穩定和準確對均速探頭的精度和性能起決定性作用。阿牛巴均速流量探頭能檢測到由流體的平均速度所產生的平均差壓。阿牛巴均速流量探頭在高、低壓區有按一定準則排布的多對取壓孔，使準確測平均流速成為可能.
技術參數：
1、公稱壓力：25mm≤DN≤6000mm
2、公稱壓力：PN≤25MPa
3、介質溫度：t≤650℃
4、精度等級：1級，1.5級，2.5級
均速管流量計選型表：
| SC-LGB | 均速管流量計 |
| 代 碼 | 節流類型 |
|
A W D |
阿牛巴流量傳感器 威力巴流量傳感器 德爾塔巴流量傳感器 |
| 代 碼 | 管道口徑 |
|
25 … 6000 |
DN25 … DN6000 |
| 代 碼 | 工作溫度 |
|
2 5 |
≤200℃ ≤500℃ |
| 代 碼 | 工作壓力 |
|
1 2 3 4 5 |
PN1.6 PN2.5 PN4.0 PN6.3 PN16 |
| 代 碼 | 安裝方式 |
|
1 2 3 4 |
螺紋連接 法蘭連接 管段式帶補償 法蘭球閥式 |
|
代 碼 F H |
安裝方式 法蘭式 焊接式 |
| 代 碼 | 安裝附件（可復選） |
|
0 1 2 3 |
無 截止閥 三閥組 冷凝罐 |
| 代 碼 | 測量附件（可復選） |
|
C L Y W |
差壓變送器 流量積算儀 壓力傳感器（壓力補償用） 溫度傳感器（溫度補償用） |
| 注：所有差壓式流量計需要提供完整數據：被測介質、管道口徑、流量范圍、工作溫度、工作壓力等，以便出具節流裝置計算書。 | |
