遠傳雙金屬溫度計
- WSSZ系列遠傳雙金屬溫度計是一種測量中低溫度的現場檢測儀表，把兩種線膨脹系數不同的金屬組合在一起，一端固定，當溫度變化時,兩種金屬熱膨脹不同，帶動指針偏轉以指示溫度，
- 咨詢熱線：0517-86788478
-
產品詳情
WSSZ系列遠傳雙金屬溫度計是一種測量中低溫度的現場檢測儀表，把兩種線膨脹系數不同的金屬組合在一起，一端固定，當溫度變化時,兩種金屬熱膨脹不同，帶動指針偏轉以指示溫度，可以直接測量各種過程中的-80℃～+500℃范圍內的液體、蒸汽和氣體介質的溫度，并通過內置溫度傳感器將溫度信號傳送給數顯儀、記錄儀、控制儀、DCS、PLC等二次儀表及控制系統。廣泛應用于石油、化工、機械、冶金、發電、船舶、食品、制藥等工業和科研部門。
工作原理：
遠傳雙金屬溫度計是基于繞制成環形彎曲狀的雙金屬片，并把它裝在保護套管內，其中一端固定，稱為固定端，另一端連接在一根細軸上，稱為自由端。在自由端線軸上裝有指針。當溫度發生變化時，感溫器件的自由端隨之發生轉動，帶動細軸上的指針產生角度變化，并且在測量桿內置入熱電阻或熱電偶測量原件，當標度盤上指示對應溫度的同時將溫度傳感器的所測信號傳送出去。。
技術參數：
1.執行標準：JB/T8803-1998 GB3836-83
2.標度盤公稱直徑：60mm、100mm、150mm；
3.精度等級：1.5、1.0；
4.熱響應時間：≤40S；
5.防護等級：IP55；
6.角度調整誤差：角度調整誤差應不超過其量程的1.0%；
7.回差：回差應不大于基本誤差限的值；
8.重復性：重復性上限范圍應不大于基本誤差限值的1/2。
量程選擇：
雙金屬溫度計選型表：
工作原理：
遠傳雙金屬溫度計是基于繞制成環形彎曲狀的雙金屬片，并把它裝在保護套管內，其中一端固定，稱為固定端，另一端連接在一根細軸上，稱為自由端。在自由端線軸上裝有指針。當溫度發生變化時，感溫器件的自由端隨之發生轉動，帶動細軸上的指針產生角度變化，并且在測量桿內置入熱電阻或熱電偶測量原件，當標度盤上指示對應溫度的同時將溫度傳感器的所測信號傳送出去。。
技術參數：
1.執行標準：JB/T8803-1998 GB3836-83
2.標度盤公稱直徑：60mm、100mm、150mm；
3.精度等級：1.5、1.0；
4.熱響應時間：≤40S；
5.防護等級：IP55；
6.角度調整誤差：角度調整誤差應不超過其量程的1.0%；
7.回差：回差應不大于基本誤差限的值；
8.重復性：重復性上限范圍應不大于基本誤差限值的1/2。
量程選擇：
| -80~40℃ | -40~80℃ | 0~50℃ |
| 0~100℃ | 0~150℃ | 0~200℃ |
| 0~300℃ | 0~400℃ | 0~500℃ |
雙金屬溫度計選型表：
| WSSZ | 遠傳雙金屬溫度計 |
| 代 碼 | 表盤直徑 |
|
3 4 5 |
ф60mm ф100mm ф150mm |
| 代 碼 | 表盤方向 |
|
0 1 8 |
軸向 徑向 萬向 |

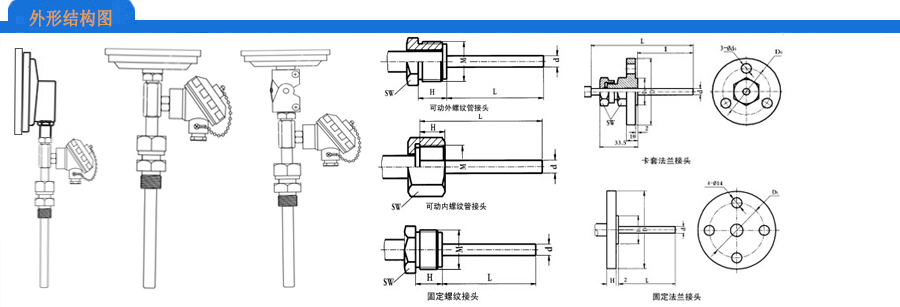

| 代 碼 | 安裝固定裝置 |
|
0 1 2 3 4 5 6 |
無固定裝置 可動外螺紋 可動內螺紋 固定螺紋 固定法蘭 活動螺紋 活動法蘭 |
| 代 碼 | 保護管直徑 |
|
6 8 1 W1 W2 T |
Φ6 Φ8 Φ10 外套管Φ12 外套管Φ16 其它要求訂貨時說明 |
| 代 碼 | 插入深度 |
| □□ | L=□□□mm（直接標出） |
| 代 碼 | 保護管材質 |
|
1 3 6 H T |
1Cr19Ni9Ti 304 316 哈氏合金C 其它材質訂貨時說明 |
| 量程 | -□□□~□□□℃或0~□□□℃ |
