隔離安全柵
- SC-AQS安全柵又稱安全限能器，是本安系統中的重要組成部分。接在本質安全電路和非本質安全電路之間。將供給本質安全電路的電壓電流限制在一定安全范圍內的裝置。通常安裝在儀表
- 咨詢熱線：0517-86788478
-
產品詳情
SC-AQS安全柵又稱安全限能器，是本安系統中的重要組成部分。接在本質安全電路和非本質安全電路之間。將供給本質安全電路的電壓電流限制在一定安全范圍內的裝置。通常安裝在儀表柜和儀表箱里。
技術指標：
準確度：±0.2%×F·S
溫度漂移：≤0.005%F·S/℃
顯示分辨率：±末位1個字
工作溫度：工業級標準-10～+55℃
輸入阻抗：電流：100Ω；電壓：500KΩ
電流輸出允許外接的負載阻抗：4-20mA輸出時0-500Ω；0-10mA輸出時0-1kΩ，
電磁兼容：符合IEC61000-4-4：1995中所規定的第四類（惡劣工業現場）環境對產品的抗電磁干擾要求。
輸入/輸出/電源/通訊/雙路間絕緣強度：≥1500V
儲運環境溫度：-40～+80℃
相對濕度：10-90%RH（40℃時）
供電電源： 交流：AC 95-265V 直流：DC12-32V（反接保護）
輸入功率：0.9-1.8W
通訊接口：RS232或RS485，MODBUS軟件協議（選配）。

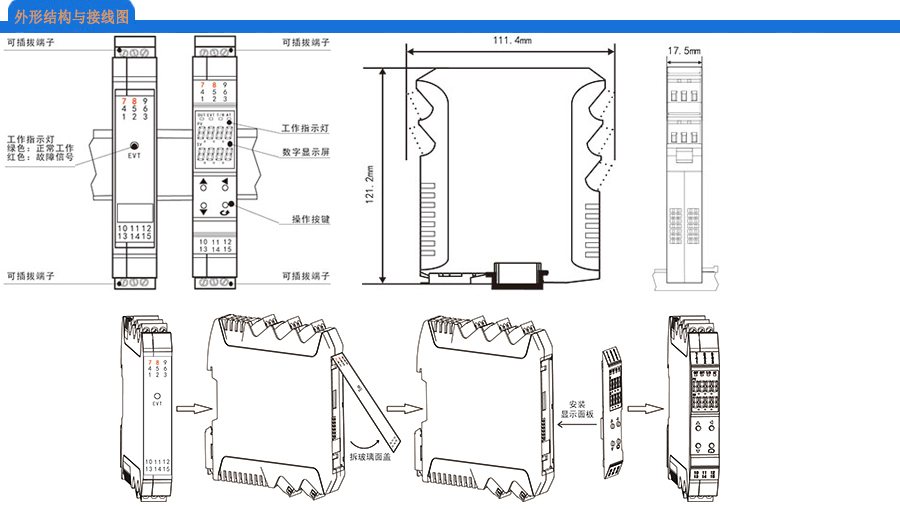

安裝方式：標準導軌式
安全柵選型表：
技術指標：
準確度：±0.2%×F·S
溫度漂移：≤0.005%F·S/℃
顯示分辨率：±末位1個字
工作溫度：工業級標準-10～+55℃
輸入阻抗：電流：100Ω；電壓：500KΩ
電流輸出允許外接的負載阻抗：4-20mA輸出時0-500Ω；0-10mA輸出時0-1kΩ，
電磁兼容：符合IEC61000-4-4：1995中所規定的第四類（惡劣工業現場）環境對產品的抗電磁干擾要求。
輸入/輸出/電源/通訊/雙路間絕緣強度：≥1500V
儲運環境溫度：-40～+80℃
相對濕度：10-90%RH（40℃時）
供電電源： 交流：AC 95-265V 直流：DC12-32V（反接保護）
輸入功率：0.9-1.8W
通訊接口：RS232或RS485，MODBUS軟件協議（選配）。
安裝方式：標準導軌式
安全柵選型表：
| SC-AQS | 安全柵 |
| 代 碼 | 輸入輸出回路 |
|
R1 R2 R4 |
一進一出 一進兩出 兩進兩出 |
| 代 碼 | 第一輸入信號 |
|
Z R |
熱電阻信號（標注分度號：Pt100、Cu50、G53、Cu100、BA1、BA2） 熱電偶信號（標注分度號：K、S、B、R、T、E、N、J、WRe3-25、WRe5-26） |
| 代 碼 | 第二輸入信號 |
|
Z R |
熱電阻信號（標注分度號：Pt100、Cu50、G53、Cu100、BA1、BA2） 熱電偶信號（標注分度號：K、S、B、R、T、E、N、J、WRe3-25、WRe5-26） |
| 代 碼 | 第一輸出信號 |
|
C1 C2 C3 C4 |
4~20mA 1~5V 0~10mA 0~5V |
| 代 碼 | 第二輸出信號 |
|
0 D1 D2 D3 D4 |
無第二輸入信號 4~20mA 1~5V 0~10mA 0~5V |
| 代 碼 | 通訊接口 |
|
無 R5 R2 |
缺省為不帶通訊接口 帶RS485 MODBUS-RTu 帶RS232通訊接口 |
| 代 碼 | 供電電源 |
|
A D |
220V AC 24V DC |
