產品詳情
SC-XJ202QF系列流量積算記錄儀全中文液晶顯示，可與各種流量傳感器、溫度傳感器和壓力變送器配合使用，對各種液體、蒸汽、天然氣、一般氣體等流量參數進行瞬時流量測量顯示、累積計算、報警控制、變送輸出、數據采集及通訊，并具記錄功能。
SC-XJ202QF系列液晶流量積算儀在LED版基礎上提高了測量與顯示精度，更解決了無操作手冊情況下全中文菜單更方便參數設定、更改及調試。記錄功能可查詢歷史記錄及曲線圖。
輸入信號：
流量線性模擬信號：4~20mADC、0～10mADC、0～20mADC
流量差壓模擬信號：4～20mADC、0～10mADC、0～20mADC（可開方）
設定頻率流量信號：1～10KHZ
壓力補償模擬信號：4～20mADC、0～10mADC、0～20mADC
溫度補償信號：熱電阻PT100，熱電偶K、E、T
溫度補償變送信號：4～20mADC、0～10mADC、0～20mADC
全輸入電壓信號：0～5V、1～5V或0～10V
注：輸入信號菜單按鍵可切換。
輸出信號：
模擬輸出：4～20mADC、0～10mADC、0～20mADC
（通常為瞬時流量變送輸出，瞬時、壓力、溫度變送輸出菜單按鍵可切換）
報警輸出：AC220V/3A，DC24V/2A（阻性負載）
饋電輸出：DC24V±1，負載電流≤50mA
通訊接口：RS485，標準MODBUS RTU通訊協議或標準RS232
技術參數：
測量精度: 0.2%FS
存儲長度：3天（間隔1秒時）~720天（間隔240秒時）
記錄間隔：1、2、4、6、15、30、60、120、240秒九檔可供選擇
打印控制：打印接口為RS-232C，可直接配接SP-A40SH系列串行打印機
設定方式:面板輕觸式按鍵設定；參數設定值密碼鎖定；設定值斷電保存
顯示方式: 點陣LCD液晶顯示帶背光
顯示功能:可顯示瞬時流量、累積流量、壓力、溫度、當前時間和斷電起止時間

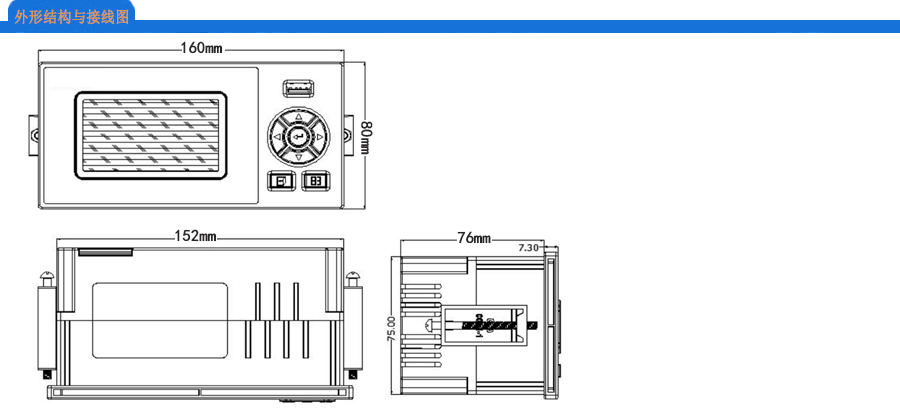

外形尺寸:橫表：160X80mm、豎表：80X160mm
環境溫度：0-50℃；
相對濕度：≤85%RH；避免強腐蝕氣體
工作電源:220VAC 50HZ；24V
功 耗:≤8W
結 構:標準盤裝嵌入式
液晶流量積算儀選型表：
SC-XJ202QF系列液晶流量積算儀在LED版基礎上提高了測量與顯示精度，更解決了無操作手冊情況下全中文菜單更方便參數設定、更改及調試。記錄功能可查詢歷史記錄及曲線圖。
輸入信號：
流量線性模擬信號：4~20mADC、0～10mADC、0～20mADC
流量差壓模擬信號：4～20mADC、0～10mADC、0～20mADC（可開方）
設定頻率流量信號：1～10KHZ
壓力補償模擬信號：4～20mADC、0～10mADC、0～20mADC
溫度補償信號：熱電阻PT100，熱電偶K、E、T
溫度補償變送信號：4～20mADC、0～10mADC、0～20mADC
全輸入電壓信號：0～5V、1～5V或0～10V
注：輸入信號菜單按鍵可切換。
輸出信號：
模擬輸出：4～20mADC、0～10mADC、0～20mADC
（通常為瞬時流量變送輸出，瞬時、壓力、溫度變送輸出菜單按鍵可切換）
報警輸出：AC220V/3A，DC24V/2A（阻性負載）
饋電輸出：DC24V±1，負載電流≤50mA
通訊接口：RS485，標準MODBUS RTU通訊協議或標準RS232
技術參數：
測量精度: 0.2%FS
存儲長度：3天（間隔1秒時）~720天（間隔240秒時）
記錄間隔：1、2、4、6、15、30、60、120、240秒九檔可供選擇
打印控制：打印接口為RS-232C，可直接配接SP-A40SH系列串行打印機
設定方式:面板輕觸式按鍵設定；參數設定值密碼鎖定；設定值斷電保存
顯示方式: 點陣LCD液晶顯示帶背光
顯示功能:可顯示瞬時流量、累積流量、壓力、溫度、當前時間和斷電起止時間
外形尺寸:橫表：160X80mm、豎表：80X160mm
環境溫度：0-50℃；
相對濕度：≤85%RH；避免強腐蝕氣體
工作電源:220VAC 50HZ；24V
功 耗:≤8W
結 構:標準盤裝嵌入式
液晶流量積算儀選型表：
| SC-XJ | 液晶型流量積算儀 |
| 202 | 設計程序 |
| 代 碼 | 儀表類型 |
|
QF RF MR |
流量積算 定量控制 積算記錄 |
| 代 碼 | 報警方式 |
|
0 1 2 |
無報警 瞬時上、下限報警 累積上、下限報警 |
| 代 碼 | 通訊接口 |
|
無 R5 R2 |
缺省為不帶通訊接口 帶RS485 MODBUS-RTu 帶RS232通訊接口 |
| 代 碼 | 供電電源 |
| K | 220V AC |
