智能PID調節儀
- SC-XMPA系列智能PID調節儀也叫PID調節器，是利用PID（P比例、I積分、D微分）進行調節的儀表。與各類傳感器、變送器配合使用，實現對溫度、壓力、液位、容量、速度等物理量的測量顯示
- 咨詢熱線：0517-86788478
-
產品詳情
SC-XMPA系列智能PID調節儀也叫PID調節器，是利用PID（P比例、I積分、D微分）進行調節的儀表。與各類傳感器、變送器配合使用，實現對溫度、壓力、液位、容量、速度等物理量的測量顯示，并配合各種執行器對電加熱設備和電磁、電動、氣動調節閥進行PID調節和控制、報警控制、數據采集等功能。
主要功能：
1、二十多種輸入信號可選擇（測量輸入信號可進行開方及小信號切除）。
2、過程量、給定值、控制量、閥位反饋量等多重顯示。測量值與給定值的顯示可進行加減運算。
3、控制量PID調節正反作用選擇。
4、可獨立設置PID調節器的上下限限幅值。
5、PID參數自整定或P參數獨立自整定。
6、開機自動或開機手動且手動輸出值可預置。
7、手自動雙向無擾動切換及手動狀態指示與輸出。
8、輸入開關量SB功能控制給定值位移。
9、二個或三個模擬量輸出。
10、儀表zui多可有六個開關量輸出，也可設置其中一個開關量對另外二個開關zui有選擇的進行監控，實現帶有消音時間的智能聲光報警功能。
11、遠程EM1、EM2控制。
12、50Hz同步雙向可控硅過零補控制算法以實現對每一個正統波的優化控制，避免了大功率負載對電網的高次諧波污染。
13、斷續PID的調節器儀表可以為用戶內置40A雙向可控硅直接控制交流2KM以下的單項阻性負載或輸出3組觸發500A以下雙向可控硅的同步信號。
14、8組給定值SP及P、I、D參數存儲和調用。
15、遠程開關量控制調節器的控制量輸出為PID調節方式或保持狀態，雙向無擾動切換。
16、給定值及PID參數在線無擾動設置。
17、遠程開關量控制調節器的控制量輸入為PID調節方式或跟蹤狀態，雙向無擾動切換。
18、儀表內在作PID調節或位式控制的同時，可以定義一個或二個繼電器實現每一個通道長達100小時定時精度10-5的雙通道定時功能。
19、斷阻、斷線、斷偶后可故障控制輸出，也可實現閥位反饋的堵轉或斷線（1-5V、4-20mA）的故障控制輸出。
技術參數：
測量精度：±0.5%FS+1d ±0.2%FS+1d
模擬輸入阻抗：電流信號:≤50Ω；電壓信號:≥500kΩ
模擬輸出阻抗：電流信號:0 - 10mA≥1.5kΩ;4 - 20mA≥250Ω
電壓信號:0 - 5V,1 - 5V輸出阻抗≤1Ω
開關量輸出：交流220V，3A（阻性負載）
手動/自動狀態輸出：自動狀態為斷；手動狀態為通
斷電后設置的參數保持時間：≥20年
絕緣阻抗：交流電壓1500V、1分鐘
絕緣阻抗：50MΩ以上
工作環境要求：溫度：0 - 50℃、相對濕度≤85%，無腐蝕性氣體，無震動場合。

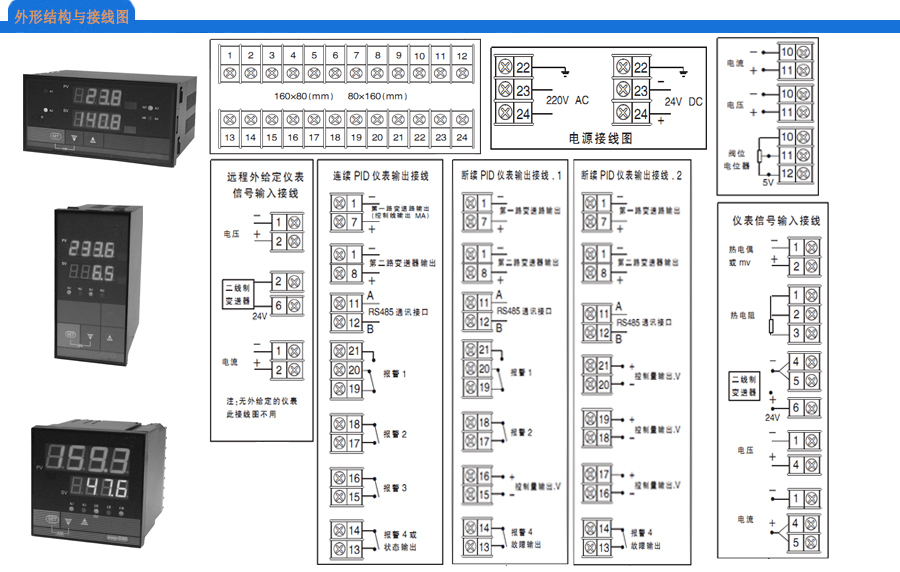

智能PID調節儀選型表：
主要功能：
1、二十多種輸入信號可選擇（測量輸入信號可進行開方及小信號切除）。
2、過程量、給定值、控制量、閥位反饋量等多重顯示。測量值與給定值的顯示可進行加減運算。
3、控制量PID調節正反作用選擇。
4、可獨立設置PID調節器的上下限限幅值。
5、PID參數自整定或P參數獨立自整定。
6、開機自動或開機手動且手動輸出值可預置。
7、手自動雙向無擾動切換及手動狀態指示與輸出。
8、輸入開關量SB功能控制給定值位移。
9、二個或三個模擬量輸出。
10、儀表zui多可有六個開關量輸出，也可設置其中一個開關量對另外二個開關zui有選擇的進行監控，實現帶有消音時間的智能聲光報警功能。
11、遠程EM1、EM2控制。
12、50Hz同步雙向可控硅過零補控制算法以實現對每一個正統波的優化控制，避免了大功率負載對電網的高次諧波污染。
13、斷續PID的調節器儀表可以為用戶內置40A雙向可控硅直接控制交流2KM以下的單項阻性負載或輸出3組觸發500A以下雙向可控硅的同步信號。
14、8組給定值SP及P、I、D參數存儲和調用。
15、遠程開關量控制調節器的控制量輸出為PID調節方式或保持狀態，雙向無擾動切換。
16、給定值及PID參數在線無擾動設置。
17、遠程開關量控制調節器的控制量輸入為PID調節方式或跟蹤狀態，雙向無擾動切換。
18、儀表內在作PID調節或位式控制的同時，可以定義一個或二個繼電器實現每一個通道長達100小時定時精度10-5的雙通道定時功能。
19、斷阻、斷線、斷偶后可故障控制輸出，也可實現閥位反饋的堵轉或斷線（1-5V、4-20mA）的故障控制輸出。
技術參數：
測量精度：±0.5%FS+1d ±0.2%FS+1d
模擬輸入阻抗：電流信號:≤50Ω；電壓信號:≥500kΩ
模擬輸出阻抗：電流信號:0 - 10mA≥1.5kΩ;4 - 20mA≥250Ω
電壓信號:0 - 5V,1 - 5V輸出阻抗≤1Ω
開關量輸出：交流220V，3A（阻性負載）
手動/自動狀態輸出：自動狀態為斷；手動狀態為通
斷電后設置的參數保持時間：≥20年
絕緣阻抗：交流電壓1500V、1分鐘
絕緣阻抗：50MΩ以上
工作環境要求：溫度：0 - 50℃、相對濕度≤85%，無腐蝕性氣體，無震動場合。
智能PID調節儀選型表：
| SC | 企標 |
| XMPA | 智能PID調節儀 |
| 9 | 設計程序（9000系列） |
| 代 碼 | 顯示方式 |
|
1 2 3 4 5 6 |
雙屏顯示 三屏顯示 雙屏+單光柱 雙屏+雙光柱 單屏+雙光柱 單屏+三光柱 |
| 代 碼 | 輸入方式 |
|
1 2 3 4 5 6 7 8 |
配熱電偶(E、K、S、B、J、T、R、N） 配熱電阻（Pt100、Cu50、Cu100、BA1、BA2、G） 配直流電流（0～10mA、4～20mA） 配直流電壓（0～5V、1～5V、0～20mV、0～75mV、0～200mV） 配用遠傳壓力電阻值及線性電阻值（0～400Ω） 配用1～5全部類型，用戶可隨時改變輸入類型其中任何一種 頻率輸入（0～10KHZ） 特特殊輸入（如開方、小信號切除，訂貨請注明） |
| 代 碼 | 控制輸出及調節方式（下表中前為連續PID方式，后為斷續PID方式） |
|
1 2 3 4 5 6 7 |
PID4～20mA輸出（反作用） PID0～ 10mA輸出（反作用） PID0～5V輸出（反作用） PID1～5V輸出（反作用） PID0～10V輸出（反作用） 正作用(1～5其中一種,訂貨注明) 1～6其中一種+繼電器(訂貨注明繼電器的種類和數量) |
|
1 2 3 4 5 6 7 8 |
時間比例開關量輸出 內置可控硅(雙向41A、2KW以內）輸出 內置可控硅（雙向41A、2K[3個繼電器，訂貨注明） 外接可控硅（單硅或雙硅） 外接可控硅（單硅或雙硅）（可加2或3個繼電器，訂貨注明） 采用三相過零插補法可控硅觸發（觸發電流達500mA以上） 三相過零可控硅觸發加1或2個電器（訂貨注明） SSR因態繼電器輸出（12V）加2個繼電器報警（用戶提供SSR技術參數） |
| 代 碼 | 附加功能 |
|
1 2 3 4 5 6 7 8 9 0 |
無附加功能 有輸出上限、下限控制范圍 有開機手動功能 EM1功能 EM2功能 SB功能 自整定功能 8組PID參數選擇 比值控制：SP=A×外給定+B 閥位反饋顯示及跟蹤控制（默認輸入4-20mA或訂貨說明 |
| 代 碼 | 外形尺寸 |
|
H V F Q |
橫式160×80mm （開孔152×76mm） 豎式80×160mm （開孔76×152mm） 方式96×96mm (開孔92×92mm) 方式72×72mm (開孔68×68mm) |
| 代 碼 | 閥位反饋輸入方式 |
|
A B C D E F G |
無變送輸出 變送輸出0～10mA 變送輸出4～20mA 變送輸出0～5V 變送輸出1～5V 特殊信號送輸出 反饋輸出（默認輸入4～ 20mA或訂貨說明） |
| 代 碼 | 24V直流輸出 |
|
無 P |
缺省為無24V直流電源輸出 帶24V直流電源輸出（可做二線制變送器電源） |
| 代 碼 | 通訊接口 |
|
無 T1 T2 T3 |
缺省為不帶通訊接口 帶RS485 MODBUS-RTu 帶RS485 JCBUS 帶RS232通訊接口 |
| 代 碼 | 供電電源 |
|
K W |
220V AC 24V DC |
