單路數字顯示控制儀
- SC-XMTA系列單路數字顯示控制儀可與各類傳感器、變送器配合使用，將其測量的物理量以數字形式顯示出來?？蓪囟?、壓力、液位、流量、重量等工業過程參數進行測量、顯示、報警控
- 咨詢熱線：0517-86788478
-
產品詳情
SC-XMTA系列單路數字顯示控制儀可與各類傳感器、變送器配合使用，將其測量的物理量以數字形式顯示出來?？蓪囟?、壓力、液位、流量、重量等工業過程參數進行測量、顯示、報警控制、變送輸出、數據采集及通訊。
技術參數：
測量點數：1路
測量精度：±0.5%FS±1d ±0.2%FS±1d
報警功能：上限、下限、上下限、上回差、下回差、雙回差、OK方式、正值方式等。
變送輸出精度：±0.3%FS 負載能力:0～600Ω
輸出入阻抗：0～10mA：500Ω、4～20mA：250Ω、DC.V: ≥200KΩ
熱電偶及DC.MV:≥10MΩ冷端自動補償精度0～40℃范圍內±0.3℃
熱電阻:三線制輸入3×10Ω以內補償
脈沖幅值:≥2.5V,頻率范圍0.01～1000HZ
繼電器接點容量：AC220V 3A（無感負載）
供電電源：AC220V ≤6W或24V
工作環境要求：溫度：0～50℃、相對濕度：<58%，無腐蝕性氣體，無震動場合。
單路數字顯示控制儀選型表：
技術參數：
測量點數：1路
測量精度：±0.5%FS±1d ±0.2%FS±1d
報警功能：上限、下限、上下限、上回差、下回差、雙回差、OK方式、正值方式等。
變送輸出精度：±0.3%FS 負載能力:0～600Ω
輸出入阻抗：0～10mA：500Ω、4～20mA：250Ω、DC.V: ≥200KΩ
熱電偶及DC.MV:≥10MΩ冷端自動補償精度0～40℃范圍內±0.3℃
熱電阻:三線制輸入3×10Ω以內補償
脈沖幅值:≥2.5V,頻率范圍0.01～1000HZ
繼電器接點容量：AC220V 3A（無感負載）
供電電源：AC220V ≤6W或24V
工作環境要求：溫度：0～50℃、相對濕度：<58%，無腐蝕性氣體，無震動場合。
單路數字顯示控制儀選型表：
| SC | 企標 |
| 代 碼 | 儀表類型 |
|
XMZA XMTA |
單顯儀表（無報警方式） 顯示+報警控制 |
| 9 | 設計程序（9000系列） |
| 代 碼 | 顯示方式 |
|
1 2 |
單屏顯示 雙屏顯示 |
| 代 碼 | 輸入方式 |
|
0 1 2 3 4 5 6 |
頻率信號（0.01~10000Hz） 熱電偶信號（E、K、B、J、T、N、R等） 熱電阻信號（Pt100、Cu50、Cu100、BA1、BA2、G等） 直流電流信號（4~20mA、0~10mA） 直流電壓信號（0~5V、1~5V、0~20mV、0~75mV、0~200mV） 遠傳壓力電阻值及線性電阻值（0～400Ω） 全部輸入類型（輸入） |
| 代 碼 | 報警方式 |
|
0 1 2 3 4 |
無報警 一路報警 二路報警 三路報警 四路報警 |

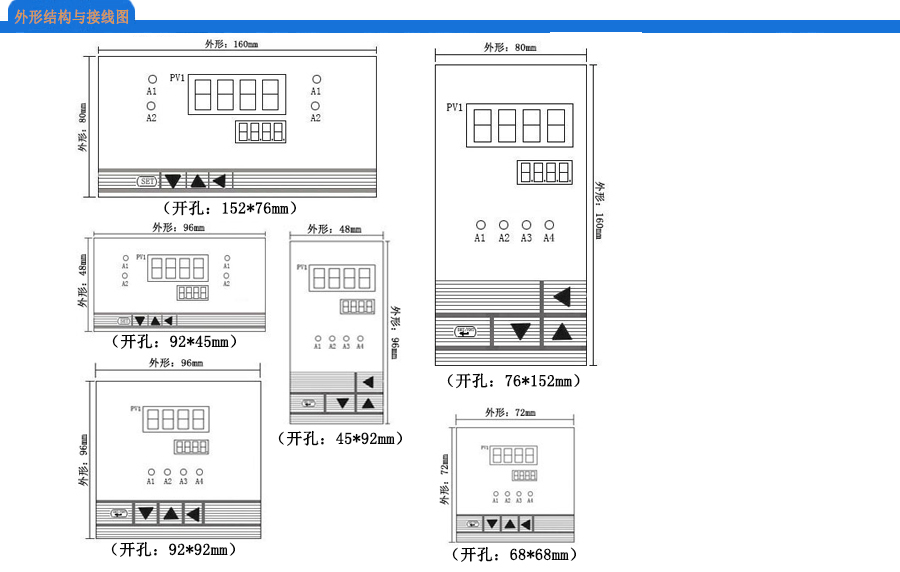

| 代 碼 | 外形尺寸 |
|
H V J F Q S |
橫式160×80mm （開孔152×76mm） 豎式80×160mm （開孔76×152mm） 橫式96×48mm （開孔92×45mm） 方式96×96mm (開孔92×92mm) 方式72×72mm (開孔68×68mm) 方式48×48mm (開孔45×45mm) |
| 代 碼 | 變送輸出 |
|
A B C D E F G |
無變送輸出 變送輸出0～10mA 變送輸出4～20mA 變送輸出0～5V 變送輸出1～5V 特殊信號變送輸出 頻率輸出（1～10KHZ） |
| 代 碼 | 定時功能 |
|
無 S |
缺省為無定時功能 帶定時功能 |
| 代 碼 | 24V直流輸出 |
|
無 P |
缺省為無24V直流電源輸出 帶24V直流電源輸出（可做二線制變送器電源） |
| 代 碼 | 通訊接口 |
|
無 T1 T2 T3 |
缺省為不帶通訊接口 帶RS485 MODBUS-RTu 帶RS485 JCBUS 帶RS232通訊接口 |
| 代 碼 | 供電電源 |
|
K W |
220V AC 24V DC |
